IBM x3500 SAS Backplane Pinout

[Перевод]

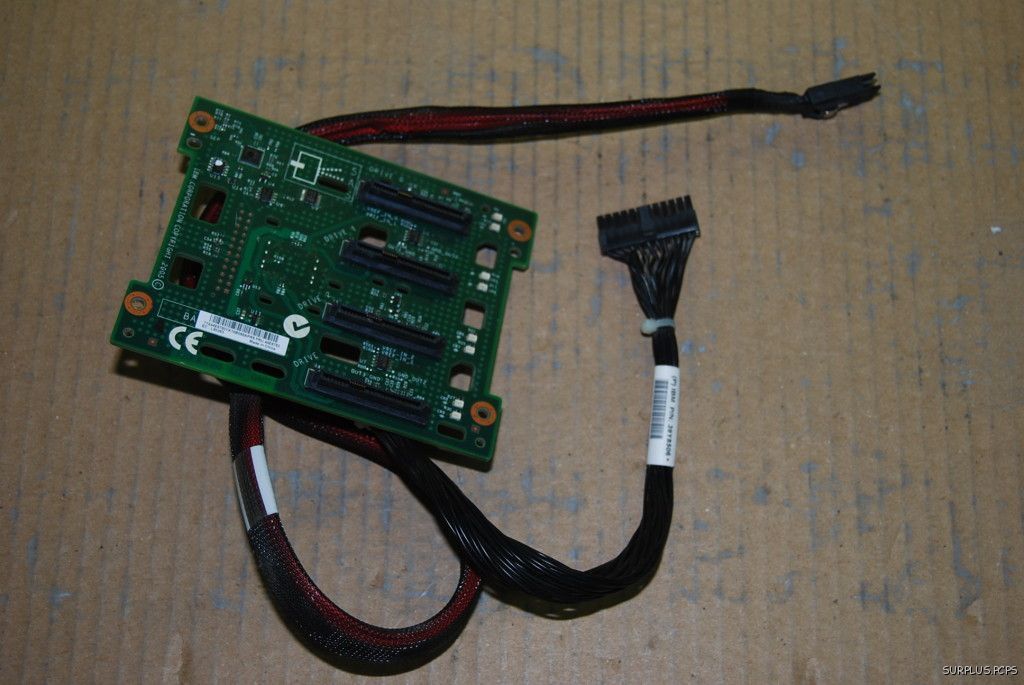

Вы можете получить эти платы задней панели довольно дешево на ebay в эти дни. Даже если у вас нет сервера, к которому он принадлежит, они все равно могут быть полезны для проектов хранения DIY. IBM FRU - 44E8783. Вероятно, есть и другие аналогичные части IBM, которые используют одну и ту же распиновку, но никаких гарантий. К сожалению, насколько я могу судить, никто не удосужился документировать кабели для них! Как повезло, у меня все еще есть рабочий, поэтому я смог отобразить силовой кабель с помощью мультиметра. Это просто обычная объединительная плата, а не расширитель SAS - один разъем SFF-8087 для 4 дисков. Разъем данных стандартен, это просто странный кабель питания. Он похож на разъем питания ATX 24-контактного разъема, но меньше. Если вы покупаете его для использования на другом устройстве, убедитесь, что он поставляется с кабелем питания - вы не сможете легко найти правильный разъем.

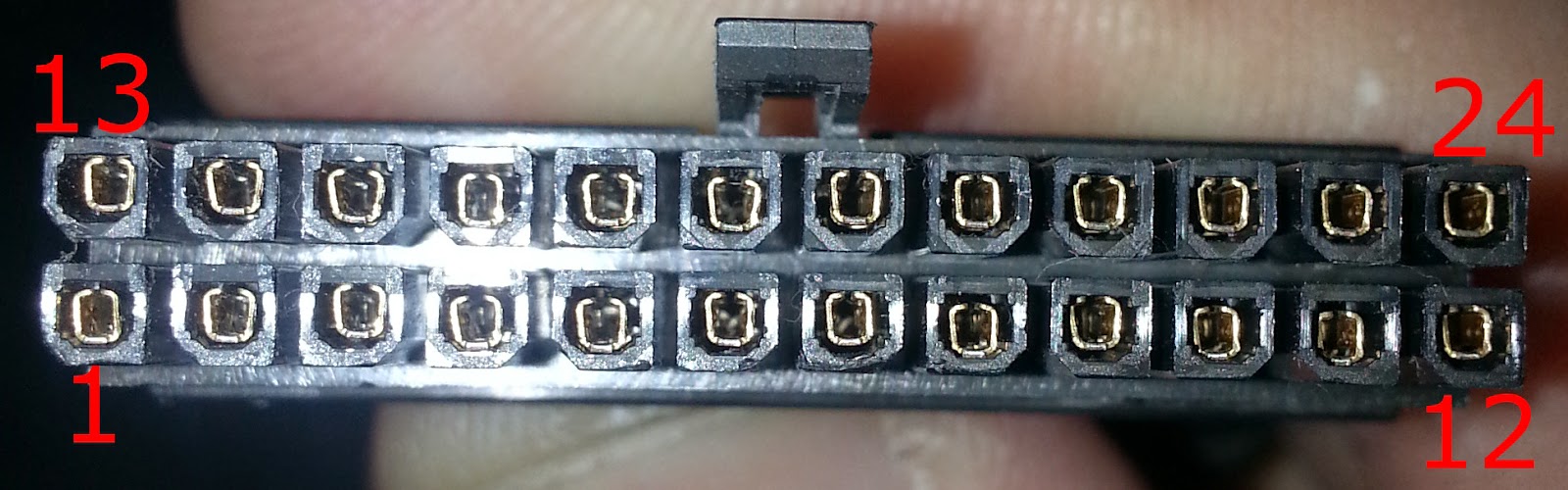

Я измерил это, удалив кабель с объединительной платы и измерив напряжение на каждом штыре, с черным зондом на металле корпуса (земля). На рисунке показано, как я пронумеровал контакты.
